Система многофункциональная измерительная аэрогазового контроля, связи, передачи информации и управления оборудованием «Granch МИС» (МИС) является частью комплекса «Умная шахта» и предназначена для:
- измерений параметров рудничной атмосферы (объемных долей метана, оксида углерода, диоксида углерода, кислорода, сероводорода, диоксида серы, диоксида азота, хлора, оксида азота, водорода, массовой концентрации пыли, массы осевшей пыли и скорости воздушного потока);
- измерений (преобразования) аналоговых выходных сигналов и обработки цифровых выходных сигналов первичных измерительных преобразователей температуры, давления, влажности, контроля параметров и управления технологическим горно-шахтным оборудованием с целью обеспечения безопасности работ в рудниках, угольных шахтах и других производствах и, в том числе, обеспечения автоматической газовой и противопожарной защит; обеспечения взрывозащиты горных выработок и дегазационных трубопроводов и установок; контроля и прогноза динамических явлений; связи; передачи, обработки, анализа, хранения и отображения информации в том числе видео-; обмена информацией с другими системами.
- контроля (индикации) параметров (вибрации, прогиба, уровня, наклона, потока, частоты следования электрических сигналов) и управления технологическим горно-шахтным оборудованием с целью обеспечения безопасности работ в рудниках, угольных шахтах и других производствах и, в том числе, обеспечения автоматической газовой защиты (АГЗ) и противопожарной защиты;
- контроля параметров взрывозащиты горных выработок и дегазационных трубопроводов, и установок;
- контроля состояния горного массива, прогнозирования внезапных выбросов и горных ударов;
- обнаружения ранних признаков пожаров и контроля состояния систем противопожарной защиты;
- связи, маршрутизации и обмена информацией по каналам связи, в том числе с многофункциональной системой безопасности;
- выдачи управляющих команд на основное и вспомогательное шахтное оборудование (системы вентиляции, транспорта, водоотведения, электро-, гидро- и пневмоснабжения и др.) при заданных значениях измеряемых или контролируемых параметров, с возможностью установления приоритета управляющих сигналов от АРМ;
- отображения информации на подземных устройствах контроля и управления об их состоянии;
- отображения информации о контролируемых параметрах, работе технологического оборудования, результатах тестирования и выявленных неисправностях технических средств на АРМ в соответствии с требованиями действующей нормативной документации;
- обработки и хранения собранной информации на подземных и наземных вычислительных устройствах (серверах) и вывод текущей и архивной информации на бумажный носитель;
- формирования отчетов в электронном и бумажном виде об измеряемых и контролируемых параметрах, выявленных неисправностях оборудования;
- защиты данных и программного обеспечения (ПО) от случайного или несанкционированного изменения.
Область применения МИС – подземные выработки шахт, рудников и их наземные строения, опасные по газу (метану) и/или горючей пыли, в соответствии с Ex-маркировкой составных частей.
Система МИС соответствует требованиям Технического регламента Таможенного союза 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

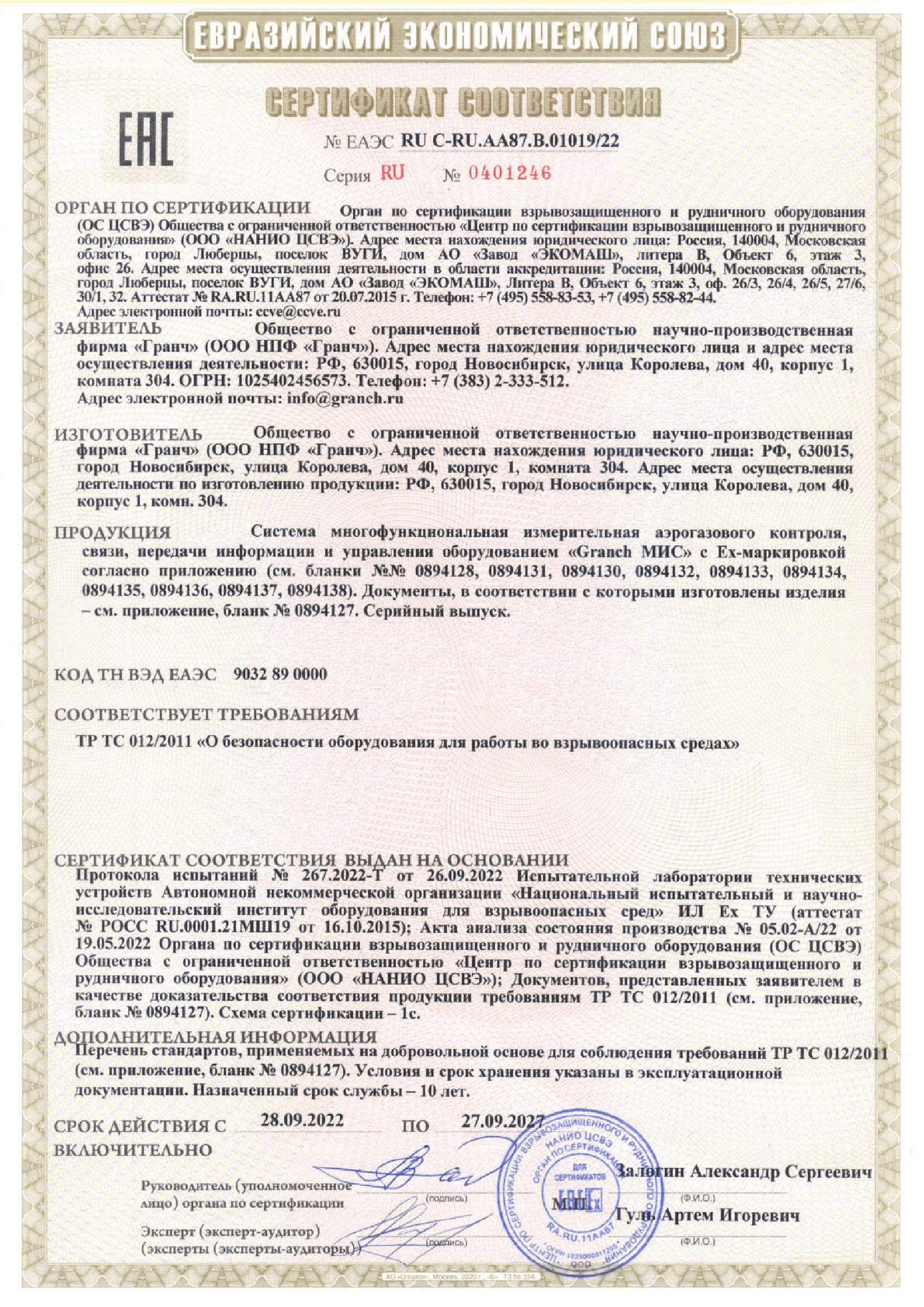

Сертификат соответствия ТР ТС № ЕАЭС RU C-RU.AA87.B.01019/22
На базе МИС могут быть реализованы автоматизированные системы:
- аэрогазового контроля;
- контроля энергоснабжения;
- управления конвейерным транспортом;
- управления водоотливом;
- прочими технологическими процессами, в том числе подразумевающими сложные алгоритмы управления, сбор данных с распределенных объектов, передачу большого объема информации и пр.

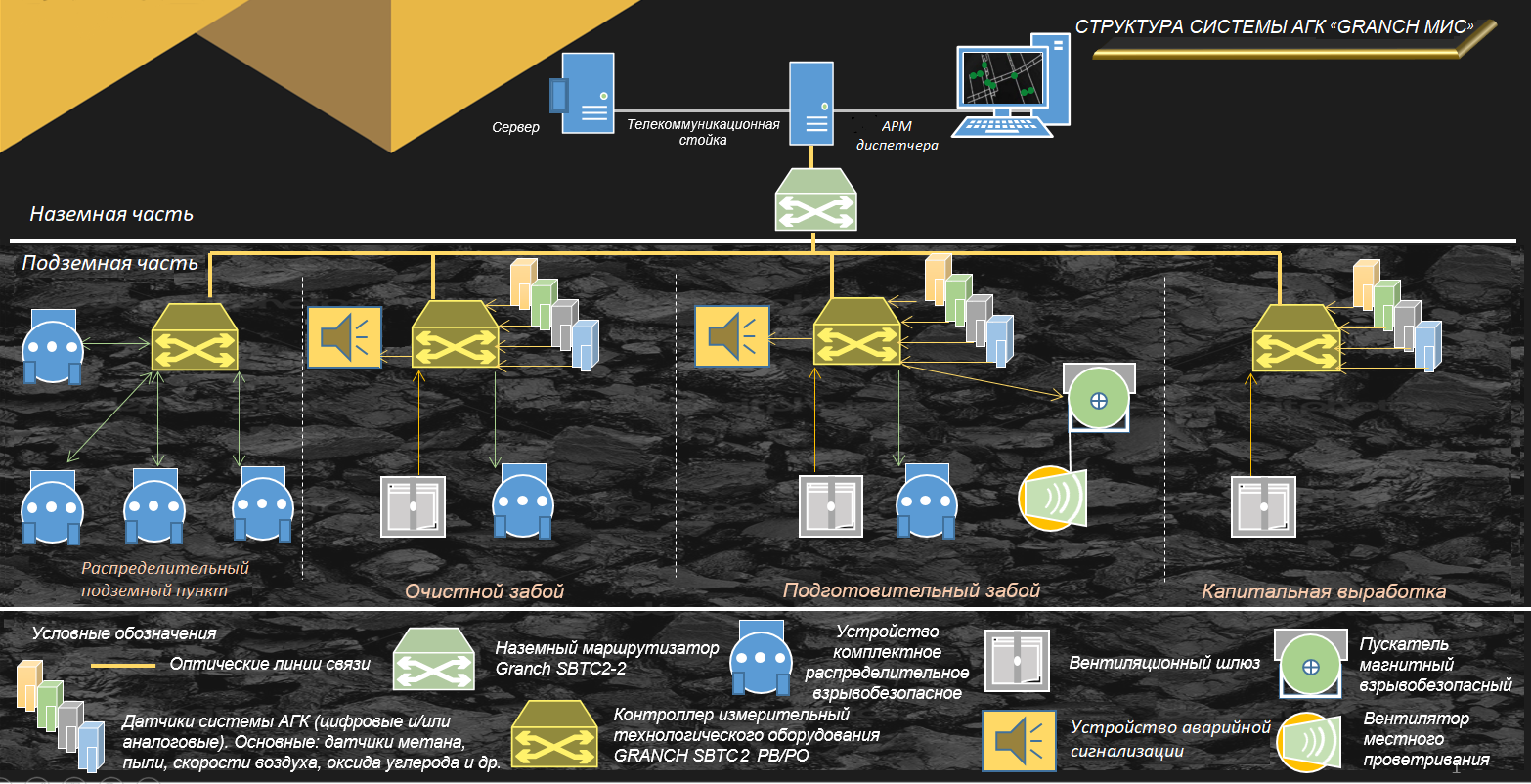

МИС состоит из измерительных и управляющих узлов на основе контроллеров измерительных технологического оборудования Granch SBTC, датчиков, автономных источников питания, линий связи, маршрутизаторов, серверов и автоматизированных рабочих мест. Конкретная структура МИС определяется проектом.
Перечень технических средств, входящих в состав системы МИС.
