Контроллер внутришахтного транспорта

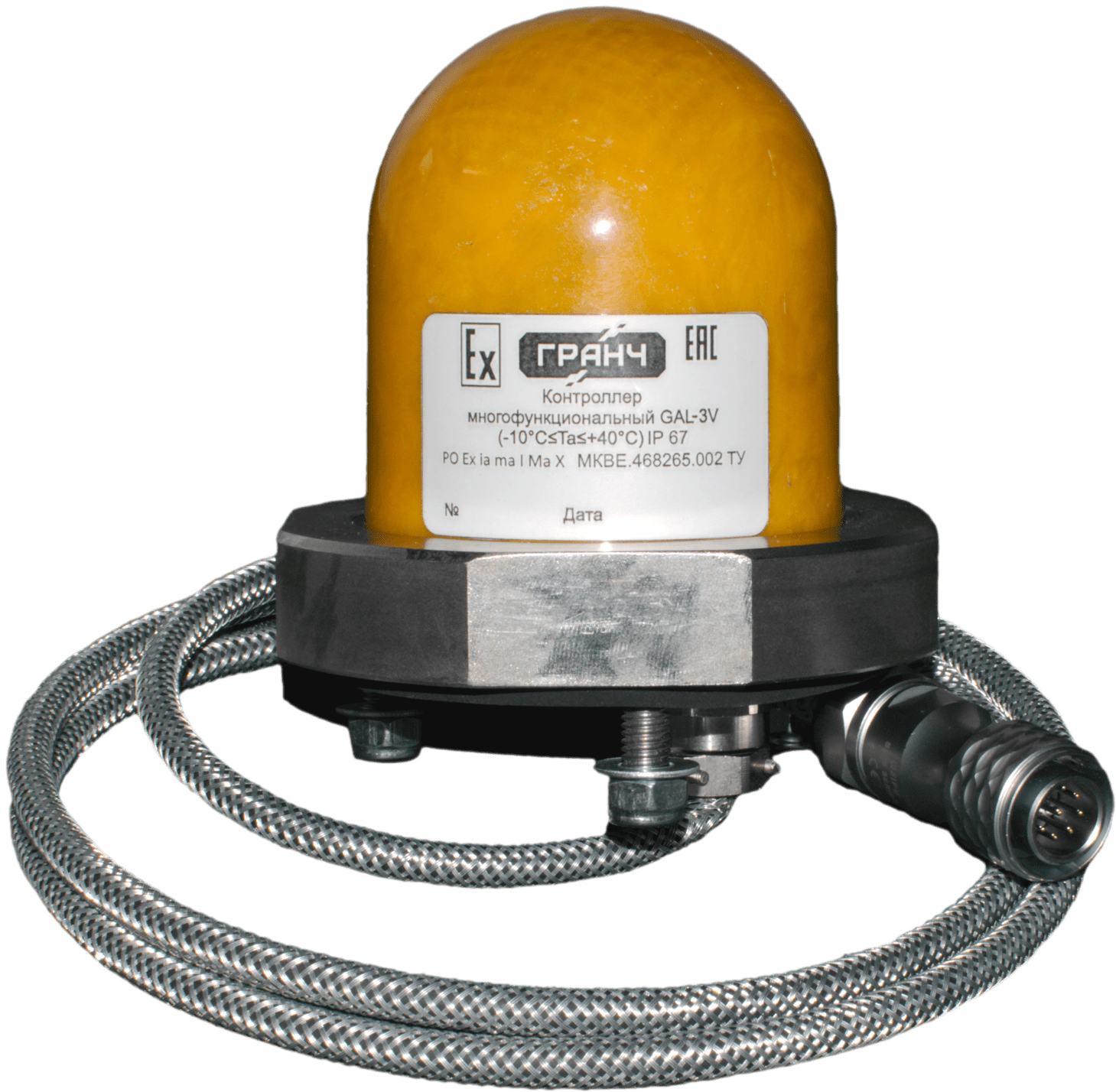

Многофункциональный контроллер GAL-3V предназначен для сбора, хранения и передачи информации от бортовых механизмов (двигатель и т.п.) внутришахтного транспорта (ВШТ) в диспетчерскую шахты, а также данных, необходимых для определения своего местонахождения на основе подземной инфраструктуры Системы SBGPS или других автоматизированных систем управления.

 GAL-3V прошел тестирование на ДГЛ  ведущих производителей, показал свою применимость для решения задач контроля производственных процессов, связанных с перевозкой грузов и выполнением работ с использованием ДГЛ. Удаленный контроль параметров ВШТ, обеспечиваемый GAL-3V, позволяет проводить анализ работы механизмов и заблаговременно планировать ремонт или замену частей ВШТ, а также исключить простои ВШТ. При отсутствии связи с сервером контроллер сохраняет данные телеизмерений во встроенном «черном ящике». Помимо адаптивной передачи потока данных телеметрии дизель-гидравлического локомотива(ДГЛ), GAL-3V можно использовать для подключения к нему стороннего оборудования, например, видеокамеры, различных датчиков, пульта машиниста ДГЛ или пульта механика, осуществляющего обслуживание ДГЛ.

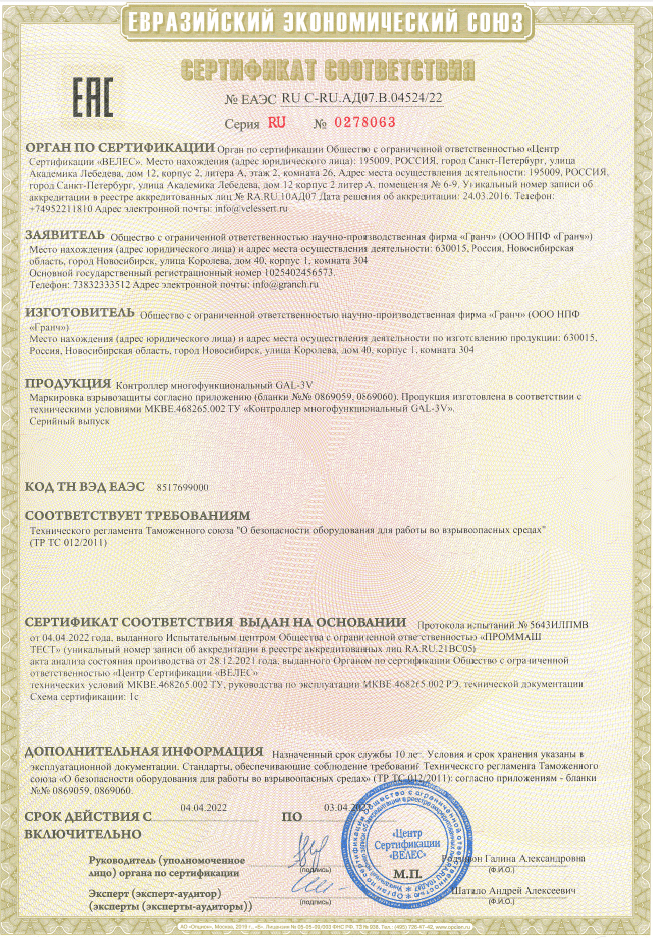

Сертификат соответствия ТР ТC 012/2011 № ЕАЭС RU C-RU.AД07.В.04524/22

Технические характеристики:

  • количество радиоканалов связи, соответствующих стандарту IEEE 802.11 b/g/n – один;

  • диапазон рабочих частот радиоканалов от 2400 до 2483,5 МГц;

  • дальность связи с базовыми станциями при прямой видимости – не менее 100 м;

  • имеет проводные каналы связи, соответствующие требованиям IEEE 802.3 (100BASE-TX) и ISO 11898 (CAN);

  • GAL имеет один/GAL-3V два проводных канала связи с интерфейсом RS-485;

  • обеспечивает отображение и возможность настройки основных параметров, контроля состояния связи и питания;

  • при отсутствии связи с системой контроллер сохраняет получаемые данные телеизмерений не менее 30 суток;

  • обеспечивает работу в непрерывном режиме;

  • уровень взрывозащиты по ГОСТ 31610.0 – особовзрывобезопасное электрооборудование с маркировкой РО Ex ia ma I Ma Х;

  • напряжение постоянного тока на линии питания контроллера – от 9 до 30 В;

  • потребляемая мощность – не более 8 Вт;

  • при нарушении внешнего питания контроллер автоматически переходит на работу от внутреннего блока питания;

  • продолжительность работы контроллера от внутреннего блока питания – не менее 8 ч (в режиме 30 мин выключен, 3 мин включён);

  • срок службы – 10 лет.
