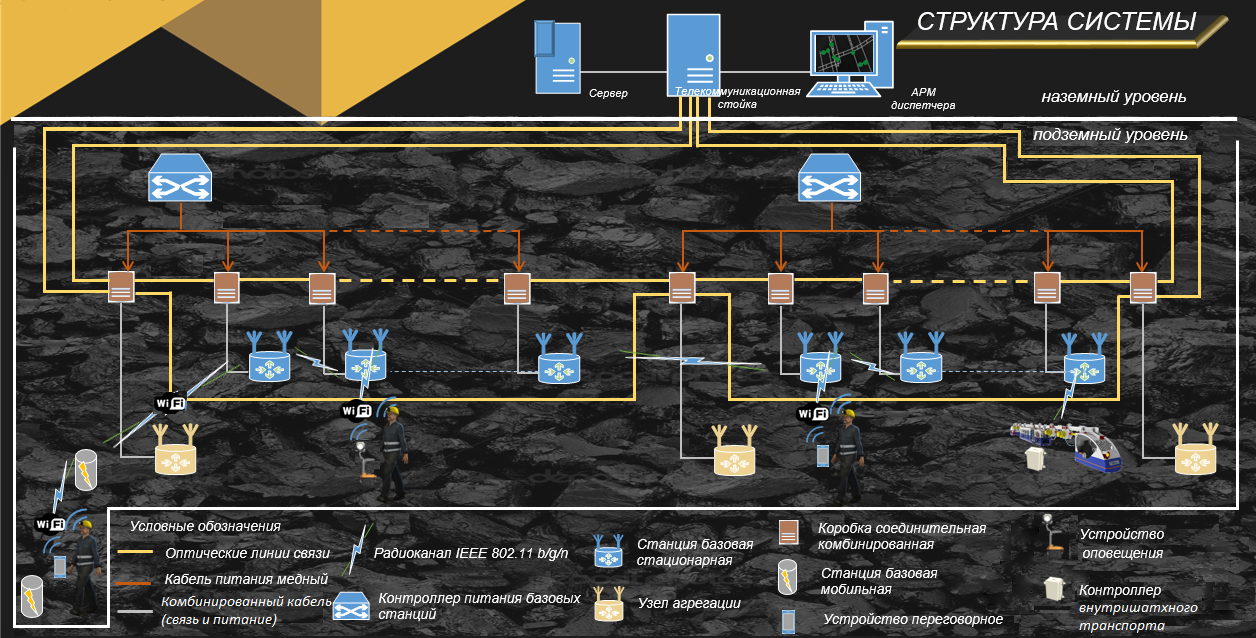

Система «SBGPS» - составляющая комплекса «Умная шахта» ® ГОРНАСС. Предназначена для определения местоположения персонала, транспорта и доставляемых грузов; определения скорости и направления движения персонала и транспорта; оповещения (с подтверждением доставки адресату) и поиска людей, застигнутых аварией; обеспечения персонала мобильной (телефонной) связью, передачи видео-, аудиоданных и данных телеметрии от технических устройств, совместимых с системой; сканирующего (динамического) контроля объемных долей опасных и/или вредных газов и кислорода в воздухе рабочей зоны и подачи сигнализации при выходе их значений за установленные пределы; применение элементов навигации при выводе людей из аварийных зон (участков) согласно плану ликвидации аварии; оперативного контроля соответствия технологических процессов заданным параметрам.

Область применения системы «SBGPS» – подземные выработки шахт, рудников и их наземные строения, опасные по газу (метану) и/или горючей пыли, в соответствии с Ex-маркировкой составных частей.

Система «SBGPS» соответствует требованиям Технического регламента Таможенного союза 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» .

Сертификат соответствия ТР ТС № RU C-RU.AA87.B.00822

Нормативная документация

Основные функции:

  • непрерывное определение координат местоположения персонала в подземных выработках шахты, отображение позиции каждого человека на схеме(3D-модели) шахты на АРМ диспетчера в режиме реального времени, с разрешением до 3(±1) м. Период обновления данных на схеме шахты о местоположении работников составляет 5 с, не более;
  • оповещение об аварии людей, находящихся под землей (всем, группе или отдельному работнику) с автоматическим (контроль доставки) и ручным (контроль осознания) подтверждением получения оповещения каждым человеком, свидетельствующими о гарантированной доставке аварийного сигнала до всех, кому направлен данный сигнал;
  • контроль за состоянием каждого человека в шахте - в движении или без движения (при состоянии неподвижности в течение времени более 15 минут отправляется аварийное сообщение на АРМ диспетчера);
  • прием на АРМ диспетчера сообщения об аварии (просьбы о помощи), передаваемого из шахты посредством «Тревожной кнопки», с указанием координат местоположения точки отправки сообщения с разрешением до 3(±1) метров;
  • подземная навигационная система. Расчет безопасных маршрутов выхода людей из шахты в режиме реального времени. Сопровождение людей во время движения с голосовой передачей навигационных указаний в ручном или автоматическом режимах;
  • поиск людей, застигнутых аварией, на основании данных о последнем местонахождении и данных, передаваемых от устройств оповещения;
  • голосовая связь между работниками, находящимися под землей, друг с другом и с диспетчером, а также – с возможностью выхода в телефонную сеть шахты.

 Дополнительно:

  • Многофункциональная система безопасности SBGPSсканирующий (динамический) газовый анализ. Контроль газовой обстановки (до 4 датчиков газа) в месте нахождения работника в горных выработках и автоматическая передача этой информации на АРМ горного диспетчера в режиме реального времени;
  • управление производственными процессами;
  • мобильная связь. При оснащении подземного персонала взрывозащищенным смартфоном SBGPS Mphone обеспечивается полноценная мобильная связь в шахте;
  • мобильное фото и видеонаблюдение. С помощью взрывозащищенного смартфона SBGPS Mphone возможно проводить фото и видеосъемку в шахте с передачей информации на поверхность в режиме реального времени. С помощью интегрированной тепловизионной камеры возможно проводить фото и видеосъемку в инфракрасном диапазоне волн, проводить бесконтактное измерение температуры в заданной точке, проводить тепловую диагностику шахтного оборудования в целях раннего обнаружения экзогенных и/или эндогенных пожаров;
  • многофункциональный контроллер «Granch Adaptive Linker». Предназначен для сбора информации от электротехнических устройств различных подвижных объектов, обработки и передачи этих данных на сервер, мониторинга технического состояния горно-шахтного оборудования;
  • предотвращение нахождения персонала в опасной зоне.

 Скачать pdf-файл...

Система «SBGPS» совместима с системой многофункциональной измерительной аэрогазового контроля, связи, передачи информации и управления оборудованием «Granch МИС»





Дополнительные материалы:  Основные преимущества системы «SBGPS»
